礦用無壓風門尺寸

一、產品用途
　　無壓風門用于井下進回風巷和主要進回風巷之間的每個聯絡巷中，開啟力小，無需再設反向風門，人和車過后，能自動關閉，是目前我國煤礦井下較為理想的一種風門。
二、產品型號、規格、技術參數
　　本無壓風門最大承受負壓1000Pa，異向同步開閉，手動開啟力≤150N，門扇開啟角度≤90°，凈通過寬度尺寸≤2200mm，凈通過高度≤2500mm。
三、產品說明
　　本無壓風門是我廠自主開發，產品質量標準和檢測標準嚴格執行Q/WMS-3017-2006《風門》。
四、產品主要結構
　　本無壓風門由門框、門扇、平衡機構及配重等部分組成。
　　1、門框為型鋼組焊框架，分體組裝。
　　2、門扇為井字形鋼骨架。
　　3、平衡機構采用曲柄連桿機構。
　　4、門鉸鏈為滾動軸承支撐。
　　5、密封方式采用橡膠板密封。

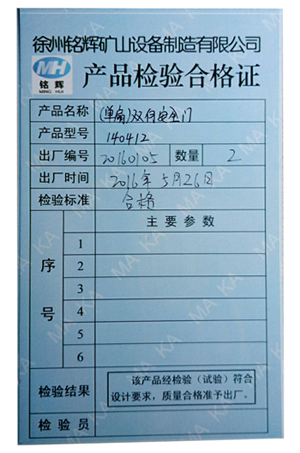

產品出廠合格證

礦用無壓風門出廠測試視頻
